Предназначены для заглушения внутренней полости трубопроводов различных диаметров при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Представляют собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ которой расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом - может находиться проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из стали с коррозионностойким покрытием или из нержавеющей стали (в зависимости от исполнения).
Применяются при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.
Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.
Исполнения, комплектации и области применения указаны ниже.
| Исполнение герметизатора | Комплектация | Область применения |
| ПЗУ | Оболочка из немаслобензостойкой резины без кронштейна со штуцером вентиля | Водопроводные, канализационные сети (с демонтажом после применения) |
| ПЗУ-КМВ | Оболочка из маслобензостойкой резины с кронштейном в комплекте со штуцером вентиля и выносным клапаном | Водопроводные, канализационные сети с примесями агрессивных веществ (с демонтажом после применения) |
| ПЗУ-МН | Оболочка из маслобензостойкой резины с усиленным армированием в комплекте с клапаном вентиля | Нефтепроводы и нефтепродуктопроводы (с демонтажом после применения) |
| ПЗУ-МР | Оболочка из маслобензостойкой резины с усиленным армированием в комплекте со штуцером вентиля и рукавом герметизатора | Нефтепроводы и нефтепродуктопроводы (оболочка остается в трубопроводе после применения) |
ОСНОВНЫЕ ПАРАМЕТРЫ
| Обозначение герметизатора | Диаметр оболочки в исходном состоянии, мм | Длина оболочки в исходном состоянии, мм | Масса, кг, не более |
| ПЗУ-04 | 36 | 190 | 0,15 |
| ПЗУ-09 | 80 | 400 | 0,9 |
| ПЗУ-1 | 92 | 524 | 1,8 |
| ПЗУ-1А | 122 | 580 | 2,6 |
| ПЗУ-2 | 190 | 670 | 6,4 |
| ПЗУ-2А | 280 | 800 | 9,8 |
| ПЗУ-3 | 362 | 770 | 16,0 |
| ПЗУ-3А | 484 | 1250 | 27,0 |
| ПЗУ-4 | 584 | 912 | 31,0 |
| ПЗУ-4/5 | 584 | 1330 | 45,0 |
| ПЗУ-5 | 780 | 1375 | 67,0 |
| ПЗУ-7 | 1100 | 1780 | 136,0 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение герметизатора | Диапазон внутренних диаметров заглушаемых труб, мм | Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы, бар | Рабочее давление воздуха в заглушке, бар | Разрежение газа перед заглушкой в трубопроводе, бар, не более | Наличие проушины фиксации заглушки в трубе |
| ПЗУ-04 | 40-70 | 2,0* | 4 | -0,5 | - |
| ПЗУ-09 | 90-180 | 2,0* | 4 | -0,5 | - |
| ПЗУ-1 | 100-200 | 2,0* | 4 | -0,5 | - |
| ПЗУ-1А | 140-250 | 2,0* | 4 | -0,5 | - |
| ПЗУ-2** | 200-400 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-2А | 300-500 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-3 | 380-600 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-3А | 500-800 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-4 | 600-800 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-4/5 | 600-1000 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-5 | 800-1200 | 2,0* | 4 | -0,5 | -/+ |
| ПЗУ-7 | 1200-1600 | 1,5* | 3 | -0,5 | -/+ |
| * - для нефтепроводов и нефтепродуктопроводов - давление не более 1 кг/см2 | |||||
| ** - при применении в нефтепроводах и нефтепродуктопроводах диапазон внутренних диаметров перекрываемых труб - 200-350 мм. | |||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ТРУБЫ
| Обозначение герметизатора | Внутренний диаметр трубы, мм | Максимально допустимое давление подпора жидкости (газа) в трубопроводе, бар, не более | Максимально допустимое давление воздуха в заглушке, бар, не более |
| ПЗУ-04 | 40 | 10 | 12 |
| 70 | 4 | 6 | |
| ПЗУ-09 | 90 | 12 | 16 |
| 125 | 5 | 8 | |
| 150 | 3 | 6 | |
| ПЗУ-1 | 100 | 14 | 16 |
| 125 | 9 | 12 | |
| 150 | 6 | 10 | |
| 200 | 2 | 6 | |
| ПЗУ-1А | 150 | 12 | 16 |
| 200 | 7 | 10 | |
| 250 | 3 | 6 | |
| ПЗУ-2 | 200 | 16 | 18 |
| 250 | 12 | 14 | |
| 300 | 7 | 10 | |
| 350 | 4 | 8 | |
| 400 | 3 | 6 | |
| ПЗУ-2А | 300 | 10 | 12 |
| 350 | 6 | 10 | |
| 400 | 3 | 7 | |
| 500 | 2 | 6 | |
| ПЗУ-3 | 400 | 6 | 12 |
| 500 | 4 | 8 | |
| 600 | 3 | 6 | |
| ПЗУ-3А | 500 | 8 | 12 |
| 600 | 6 | 8 | |
| 700 | 2,5 | 6 | |
| 800 | 1,5 | 6 | |
| ПЗУ-4 | 600 | 8 | 12 |
| 700 | 3 | 8 | |
| 800 | 2,5 | 6 | |
| ПЗУ-4/5 | 600 | 10* | 12 |
| 700 | 6* | 8 | |
| 800 | 4* | 6 | |
| 1000 | 2,5* | 5 | |
| ПЗУ-4 | 600 | 8 | 12 |
| 700 | 3 | 8 | |
| 800 | 2,5 | 6 | |
| ПЗУ-5 | 900 | 3* | 7 |
| 1000 | 2,5 | 6 | |
| 1200 | 1,5 | 4 | |
| ПЗУ-7 | 1200 | 3,5* | 6 |
| 1600 | 2* | 4 | |
| * - для фиксации пневмозаглушки в трубе использование кронштейна заглушки запрещено! Допускается использование механических упоров. | |||

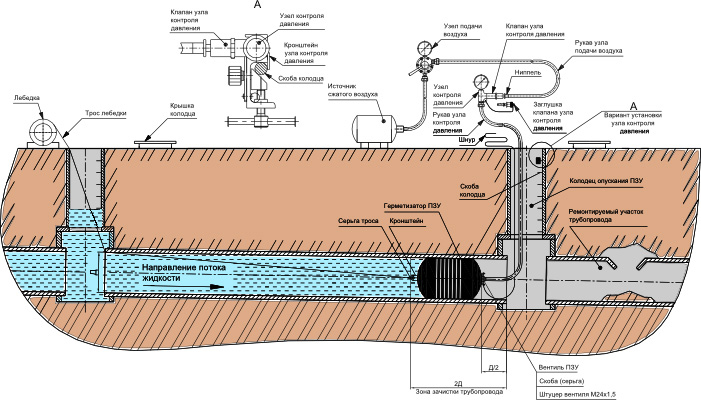

СХЕМА УСТАНОВКИ ПНЕВМОЗАГЛУШЕК
В КАНАЛИЗАЦИОННЫХ СЕТЯХ

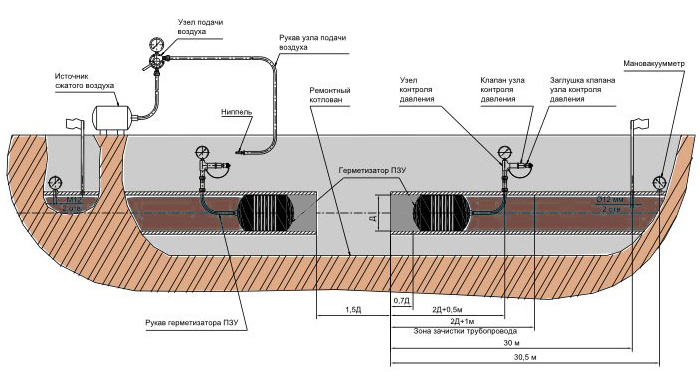

СХЕМА УСТАНОВКИ ПНЕВМОЗАГЛУШЕК
