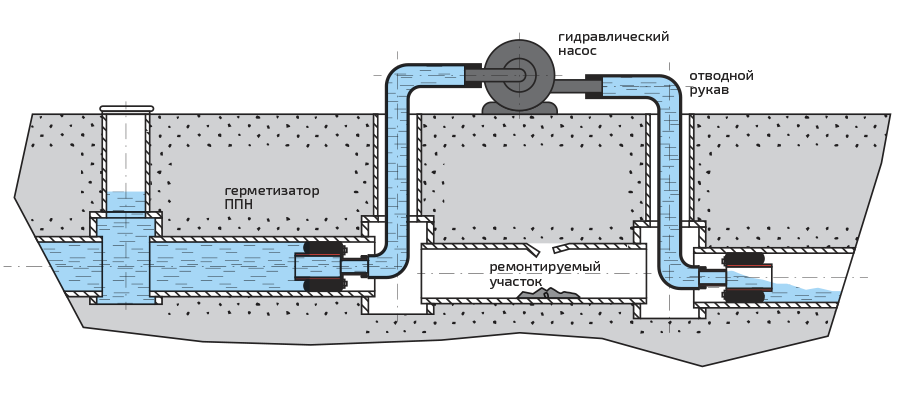

Предназначены для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ.
Представляют собой торообразную резинотканевую оболочку, смонтированную на металлическом корпусе, имеющем сквозной канал и патрубок для присоединения к резинотканевому рукаву, по которому производится обвод транспортируемой жидкости или газа.
Применяются при необходимости сохранения функционирования трубопровода во время проведения ремонта его отдельного участка. Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Обозначение изделия | Наружный диаметр в исходном состоянии, мм | Длина оболочки в исходном состоянии, мм | Общая длина изделия в исходном состоянии, мм | Масса, кг, не более | Внутренние диаметры труб, перекрываемые заглушкой, мм | Давление жидкости (газа) в трубопроводе, бар | Давление воздуха в заглушке, бар |
|---|---|---|---|---|---|---|---|
| Герметизатор ППН-1 | 98 | 530 | 730 | 3,2 | 100-200 | 2,5 | 4 |
| Герметизатор ППН-2А | 174 | 464 | 620 | 9,5 | 180-350 | 2,5 | 4 |
| Герметизатор ППН-2 | 244 | 554 | 710 | 17,3 | 250-500 | 2,5 | 4 |
| Герметизатор ППН-3 | 366 | 727 | 1000 | 35,0 | 380-700 | 2,5 | 4 |
